11.9.1. Снятие и установка обивки передней двери

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

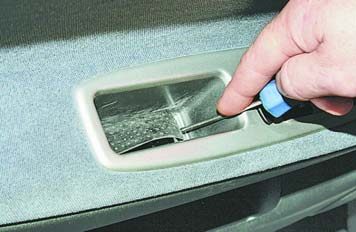

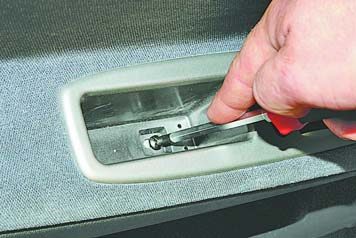

1. Подденьте отверткой декоративную накладку и извлеките ее.	2. Выверните винт крепления...

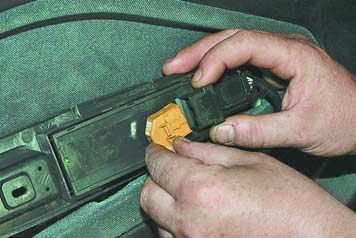

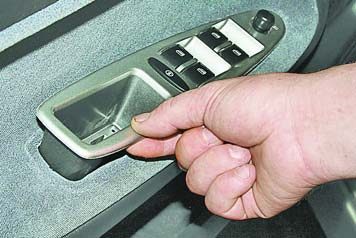

3. ...и извлеките из отверстия блок управления стеклоподъемниками и наружными зеркалами заднего вида.	4. Отсоедините колодки жгута проводов от выводов блока управления стеклоподъемниками...

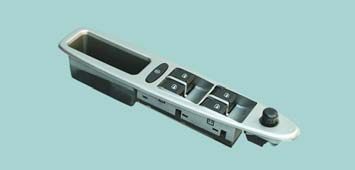

5 ....выводов блока управления наружными зеркалами заднего вида...	6. ...и снимите блок управления.

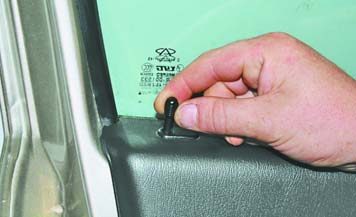

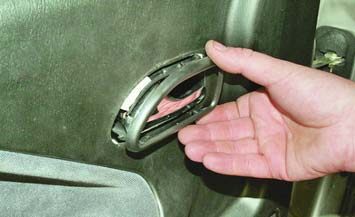

7. Снимите рамку внутренней ручки замка.	8. Отверните кнопку отключения замка двери...

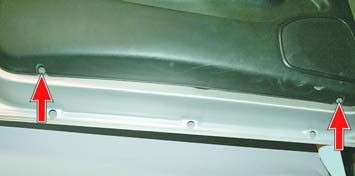

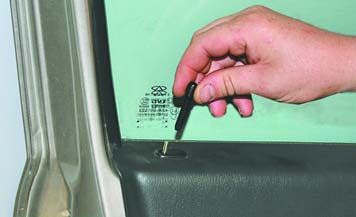

9. ...и снимите ее.	10. Выверните два винта нижнего крепления обивки двери.

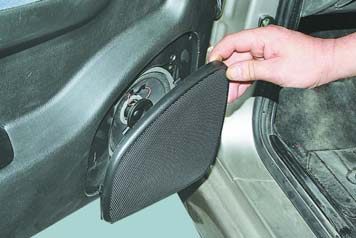

11. Подденьте отверткой...	12. ...и снимите декоративную накладку динамика...

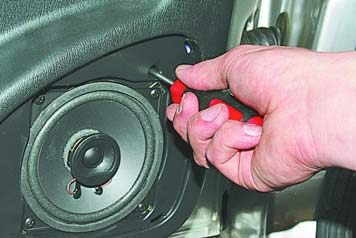

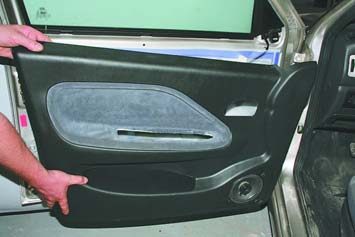

13. ...и выверните винт крепления обивки.	14. Преодолевая упругое сопротивление держателей, снимите обивку передней двери.

Примечание

Снятие и установка обивки передней двери

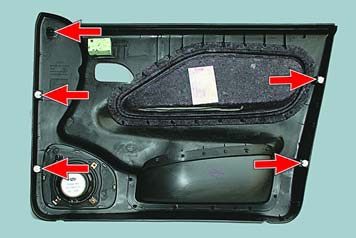

Обивка передней двери (вид с обратной стороны) прикреплена к панели двери пятью пластмассовыми держателями. Поврежденные держатели замените новыми, вынув их из кронштейнов.

15. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
