11.13. Снятие и установка облицовки тоннеля пола

Облицовка тоннеля пола состоит из двух частей: передней и задней.

Вам потребуется отвертка с крестообразным лезвием.

1. Извлеките заднюю пепельницу, установленную в торце задней облицовки тоннеля пола между передними сиденьями.

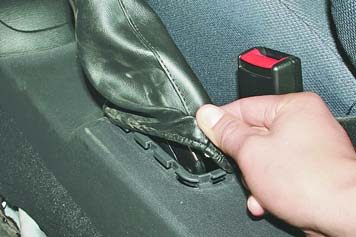

2. Выверните один винт крепления задней части облицовки тоннеля пола.	3. Снимите чехол рычага стояночного тормоза с задней облицовки тоннеля пола...

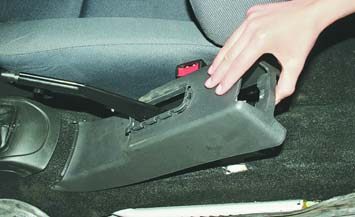

4. ...и, потянув за рукоятку рычага, снимите ее в сборе с чехлом.	5. Поднимите вверх рычаг стояночного тормоза, сдвиньте немного заднюю часть облицовки назад, выводя ее из зацепления с передней частью...

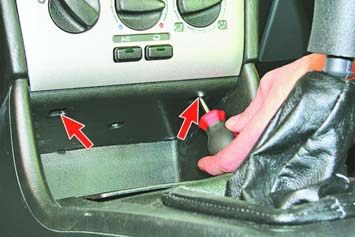

6. ...и снимите ее, переместив вверх и вперед по рычагу стояночного тормоза.	7. Выверните два винта крепления передней части облицовки тоннеля пола к консоли панели приборов.

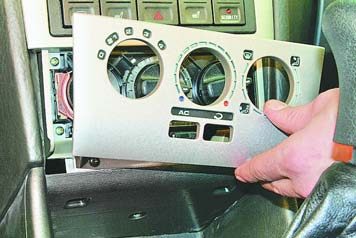

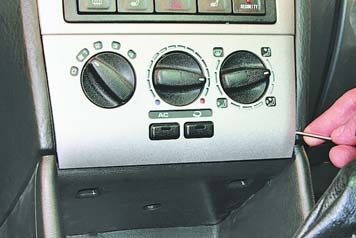

8. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона...	9. ...снимите накладку.

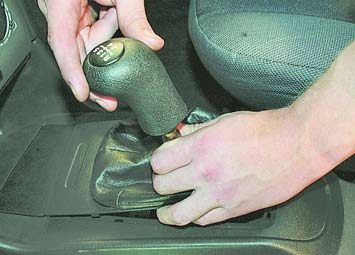

10. Отверните рукоятку рычага управления коробкой передач и снимите ее.

11. Извлеките из передней части облицовки тоннеля пола рамку чехла рычага управления коробкой передач, преодолевая усилие ее фиксаторов.

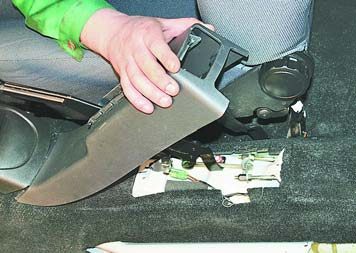

12. Снимите переднюю часть облицовки тоннеля пола, преодолевая упругое сопротивление держателей, расположенных с задней стороны.

13. Установите детали облицовки тоннеля пола в порядке, обратном снятию.
