5.15.2. Снятие, установка и проверка клапана продувки адсорбера

Вам потребуются: резиновая груша, источник постоянного тока напряжением 12 В.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

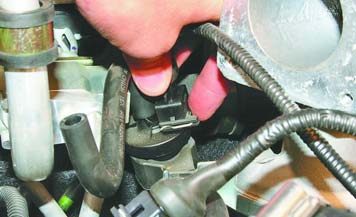

2. Нажмите на пружинный фиксатор колодки моторного жгута проводов и отсоедините колодку от клапана.

Примечание Для наглядности дроссельный узел снят.

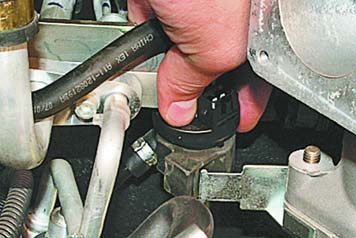

3. Снимите с кронштейна впускного трубопровода и отсоедините от его штуцеров подводящий и отводящий шланги.

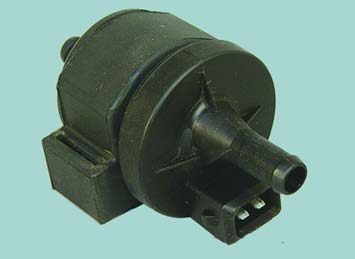

Примечание Так выглядит снятый с автомобиля электромагнитный клапан продувки адсорбера. Обратите внимание на его маркировку, чтобы при замене установить такой же клапан.

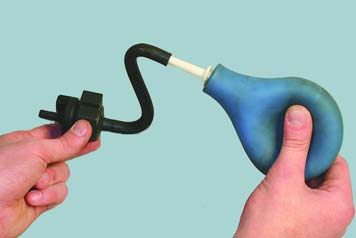

4. Для проверки клапана присоедините к подводящему штуцеру клапана грушу (ее используют в качестве насоса, а шлангом подвода разрежения к клапану можно воспользоваться как переходником для присоединения груши). Надавите на грушу — в клапане должно создаваться давление.	5. Затем подключите к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а давление должно исчезнуть (груша сожмется без сопротивления). В противном случае замените клапан.

6. Установите клапан продувки адсорбера в порядке, обратном снятию.
