10.10.10. Замена блока управления наружным освещением и освещением приборов

Вам потребуется отвертка с плоским лезвием.

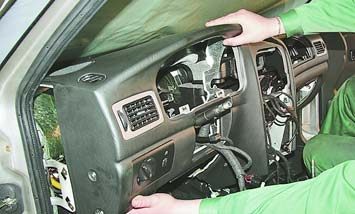

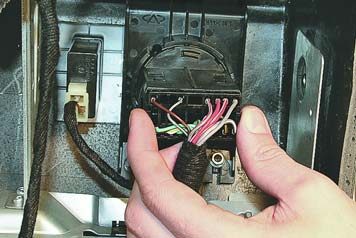

1. Снимите панель приборов с мест крепления так, чтобы получить доступ к блоку наружного освещения и освещения приборов с внутренней стороны панели приборов (см. «Снятие, разборка и установка панели приборов»).	2. Сожмите фиксаторы колодки жгута проводов панели приборов...

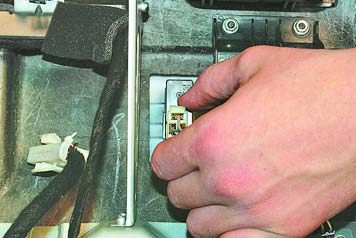

3. ...и отсоедините колодку от разъема блока управления наружным освещением.	4. Нажмите на фиксатор...

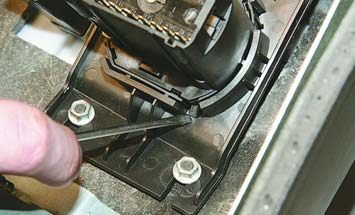

5. ...и отсоедините колодку жгута проводов от регулятора освещения приборов.	6. Аккуратно сожмите два фиксатора...

Замена блока управления наружным освещением и освещением приборов

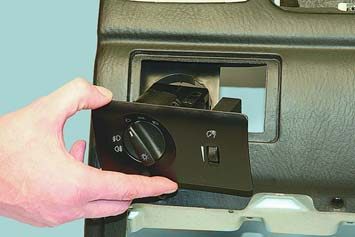

7. ...и извлеките блок из кронштейна панели приборов.

8. Установите блок управления наружным освещением и освещением приборов в порядке, обратном снятию.

9. Установите панель приборов.
